HGW20HC Linearna vodilica

HGW20HC Linearna vodilica

Opis proizvoda

HGW20HC je visoko{1}}kruti, prirubnički-linearni blok vodilica projektiran za preciznu proizvodnju, teške-CNC obrade i automatizirane portalne sustave. Dio -serije HG dokazane učinkovitosti, ova kolica koriste kuglični dizajn s četiri-reda s kontaktnim kutom od 45-stupnjeva, pružajući jednak-kapacitet nosivosti u radijalnom, obrnuto-radijalnom i bočnom usmjerenju.

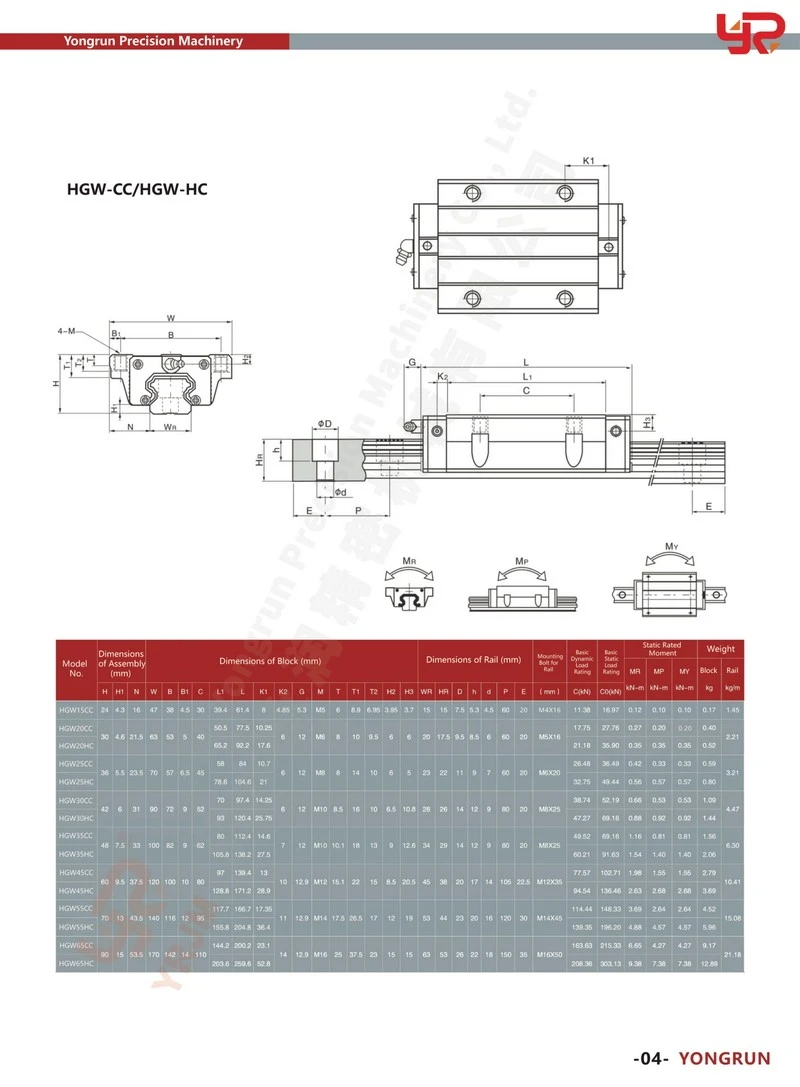

Oznaka "HC" (Super Heavy Load) označava izduženo tijelo bloka duljine 92,2 mm. Ova dodatna duljina omogućava veću količinu preciznih kugličnih ležajeva unutar aktivnih recirkulacijskih gusjenica, povećavajući kapacitet dinamičkog opterećenja na 21,18 kN i kapacitet statičkog opterećenja na 35,90 kN. Dizajniran za svestranu montažu odozgo-dolje ili odozdo-gore, HGW20HC potpuno je kompatibilan sa standardnim HGR20 tračnicama.

Načela rada: Recirkulacijski kuglični sustav
HGW20HC upravlja strukturnim opterećenjima i kretanjem kroz svoje unutarnje recirkulirajuće kuglaste tračnice:
Balansiranje opterećenja od 1,45 stupnjeva:Primijenjene sile prenose se kroz četiri reda preciznih-kuglica od kaljenog čelika koje se kotrljaju unutar kružnih-lučnih staza za klizanje tračnice. Ovaj kontaktni kut od 45-stupnjeva osigurava uravnoteženu, svesmjernu raspodjelu opterećenja.
2. Kontinuirana cirkulacijska petlja:Dok kolica putuju, kuglice se kotrljaju kroz zonu-nosenja aktivnog opterećenja prije nego što ih završni poklopci-od sintetičke smole otporni na udarce preusmjere u unutarnje povratne kanale, glatko dovršavajući ciklus recirkulacije.
3. Mehanizam-samoporavnavanja:U slučaju manjih paralelnih ili visinskih odstupanja na postolju za montiranje, kontaktne točke kuglica automatski se malo pomiču duž kružnih-lučnih utora. Ova inherentna sposobnost samo-poravnavanja kompenzira površinske varijacije bez značajnog povećanja otpora klizanju.
