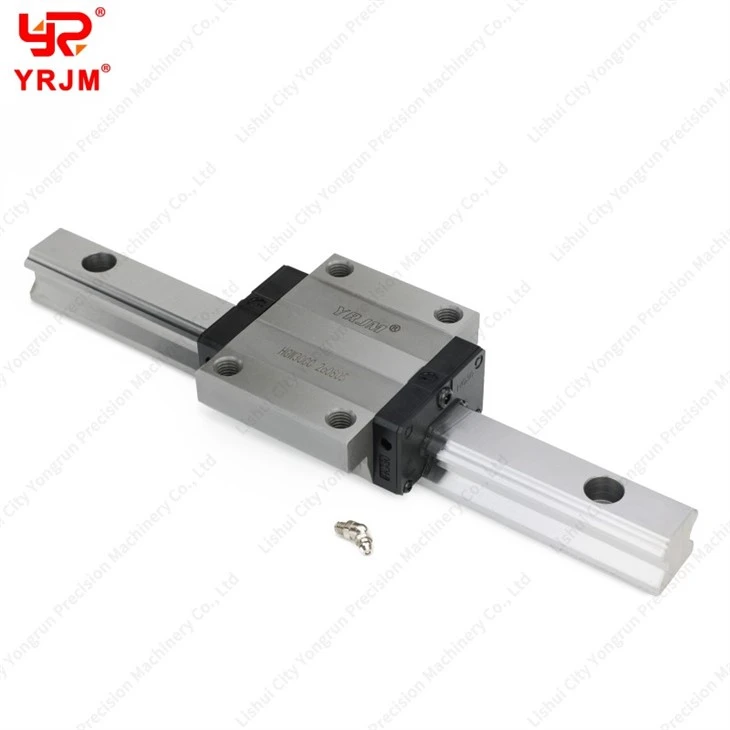

HGW25CC Linearna vodilica

HGW25CC Linearna vodilica

Opis proizvoda

Oznaka HGW25CC definira njegovu specifičnu strukturnu geometriju i svestranost ugradnje:
HG:Serija s-teškim-opterećenjem, četiri{1}}s loptom-.
W:Širok-profil nosača prirubnice.
25:25 mm nominalne širine tračnice (dizajniran za HGR25 tračnice).
CC:Kapacitet velikog-nosivosti s dvosmjernim montažnim rupama.

Prirubnički blok "CC" proizvodi se s rupama za ugradnju s navojem koje također funkcioniraju kao prolazne -rupe. Ovo proizvođačima strojeva pruža značajnu fleksibilnost ugradnje: blok se može pričvrstiti odozgo-dolje (provlačenjem vijaka kroz nosač i uvlačenjem izravno u prirubnicu) ili odozdo-gore (umetanjem vijaka prema gore kroz prirubnicu u navojnu ploču nosača). Ova dvosmjerna montaža je vrlo korisna kada prostorna ograničenja ograničavaju pristup alatu tijekom završne montaže.

Napomena inženjera o odabiru: HGH25CA (kvadratni) naspram HGW25CC (s prirubnicom)
Prilikom projektiranja osi od 25 mm, inženjeri obično biraju između uskog HGH25CA (kvadratnog) bloka i HGW25CC s prirubnicom. Iako obje rade na istoj HGR25 tračnici, optimizirane su za različite strukturne i prostorne zahtjeve:

• Prednost HGW25CC (s prirubnicom):

Blok s prirubnicom je širi (70 mm u odnosu na . 48 mm), ali nudi niži profil montaže. Njegova ukupna visina sklopa je samo 36 mm, u usporedbi s 40 mm za kvadratni HGH blok. Ovaj niži centar gravitacije, uparen sa širim otiskom prirubnice, pruža vrhunsku stabilnost protiv opterećenja momenta kotrljanja. To je preferirani izbor za široke stolove strojeva i konfiguracije koje zahtijevaju montažu nosača-odozdo prema gore.

• Prednost HGH25CA (kvadratnog):

Kvadratni blok je odgovarajuća specifikacija kada je bočni prostor omotnice ograničen. Za primjene poput ugniježđivanja paralelnih osi blizu jedna drugoj unutar stupa stroja, njegova uža širina (48 mm) nudi vrlo učinkovito rješenje koje -štedi prostor.
